Liebe Fachplaner,

als absolute Fachleute auf dem speziellen Gebiet der Aufzugplanung sind Sie ein bedeutender Partner für uns in nahezu allen unserer Projekte.

Auf unserer Website finden Sie alle relevanten Informationen zu unseren Produkten sowie deren möglichen Einsatz in unterschiedlichen Anwendungsbeispielen.

Darüber hinaus wollen wir Ihnen auf dieser Seite Services anbieten, die Sie als Fachplaner hoffentlich gut gebrauchen können.

Grundsätzlich:
Wir sind Aufzug-Nerds wie Sie! Zögern Sie niemals, uns zu fragen oder mit uns auch über die wildesten Ideen zu fachsimpeln.
Wir sind seit Jahren Ihre verlässlichen Partner in Sachen Aufzugdisplays, Steuerungen oder Monitoring.

Ausschreibungstexte

Sie möchten ein bestimmtes Produkt aus dem flexyPage-System bei Ihrem Bauvorhaben integrieren?
Hier finden Sie die aktuellen Ausschreibungstexte zu unseren Displaysystem und zu unserem 2-Sinne-Notruf-System.
Unsere Vertriebsmitarbeiter beraten Sie auch gern bei der Auswahl eines geeigneten Produkts.

Ausschreibungstext Multimedia- und Informationsdisplays für Aufzüge

für Multimedia- und Informations-Displays mit individuellen Konfigurationsmöglichkeiten für den Einsatz in Aufzügen.

Kurzfassung

Displays in Industriequalität, Backlight-Lebensdauer von mind. 50.000 h
Blickwinkel > 170°
Einsatz im Dauerbetrieb 24/7
Helligkeit mind. 250 nit, dimmbar
stufenweise Energiesparmodi abhängig vom Betriebszustand des Aufzugs
lüfterloses Design
flächenbündiger Einbau
Design und Inhalte des Screendesigns durch den Betreiber mit einem Standard-Browser selbst veränderbar
sichere Fernkonfiguration über das Internet durch Techniker und Betreiber
Bus-Anbindung an Aufzug z.B. per CANopen-Lift CiA-417
zeit- und event-gesteuerte Darstellung von Lift-Daten und Multimedia-Daten auf dem Bildschirm
Rufeingabe über kapazitiven Glas-Touchscreen, Eingabe der Etagenrufe, Quittierung der Rufe optisch und akustisch, Etagenverschlüsselung über PIN-Eingabe, Festlegung von Prioritäten und Zuordnung von Kabinentüren für die Rufe
sicheres, mehrstufiges Rechtemanagementsystem für den Zugriff auf Parameter und Inhalte in Abhängigkeit der Berechtigungsstufe des Benutzers mit mind. drei Berechtigungsebenen für Techniker, Screendesigner und Content-Verwalter

Detaillierte Fassung

Allgemein

Unterstützung der EN81 20/50
einsetzbar in der Kabine und in den Etagen
Unterstützung des Standards CANopen-Lift CiA-417 zur Anbindung an den Aufzug mit Nachweis der herstellerübergreifenden Interoperabilität bei einem CANopen-PlugFest

Hardwareanforderungen

Baugrößen mit Bildschirmdiagonalen von 26 cm (10”) bis 139 cm (55”)
Seitenverhältnis der Bildschirme im 16:9 und Stretched-Format
Displays in Industriequalität
Hintergrundbeleuchtung LED mit einer Lebensdauer von mind. 50.000 h (bei 20°C und Helligkeit 100%)
Einsatz im Dauerbetrieb 24/7
Bildqualität
- Blickwinkel von mindestens 170° vertikal und horizontal
- 16,7 Mill. Farben
- Helligkeit mind. 250 nit
- Kontrast mind. 600:1
- Auflösung mindestens 1920×1080 Pixel (bei Displays mit einer Diagonale > 30 cm) bzw. 1920×540 Pixel (bei stretched Displays mit einer Diagonale > 50 cm)
Helligkeit einstellbar/dimmbar in Abhängigkeit vom Betriebszustand des Aufzugs z.B. beim Parken
Hintergrundbeleuchtung vollständig abschaltbar
kapazitiver Touchsensor als Option
niedriger Stromverbrauch und lüfterloses Design
Temperaturbereich mind. 0°C-50°C
Anschluss für externe Lautsprecher und Soundausgabe für Sprachansage, Gong und Überlastsignal
Einbautiefe < 50 mm
Schutzglas/Plexischeibe entspiegelt und optional als VSG-Sicherheitsglas
flächenbündiger Einbau

Softwarefunktionen

Sicherheit

bei einer Fernkonfiguration über das Internet verschlüsselte Verbindung nach aktuellen Industriestandards
Passwortqualität mind. 10 Zeichen alphanumerisch
2-Faktor Authentifikation für den Login
regelmäßige kostenlose Bereitstellung von Firmware Updates
Login für mehrere Benutzer mit eigenen Zugangsdaten
mehrstufiges Rechtemanagementsystem für den Zugriff auf Parameter und Content in Abhängigkeit der Berechtigungsstufe des Benutzers mit mind. drei Berechtigungsebenen für Techniker, Screendesigner und Content-Verwalter
Logging des letzten Zugriffs auf das Displays (Benutzer und Zeit)
Verschlüsselung und digitale Signatur von Dateien für Updates und Parametersets
Verhinderung der Installation von Fremdsoftware auf dem Display
Verhinderung des transparenten Zugriffs auf das Dateisystem des Displays

Kurzfassung als PDF downloaden

Detaillierte Fassung als PDF downloaden

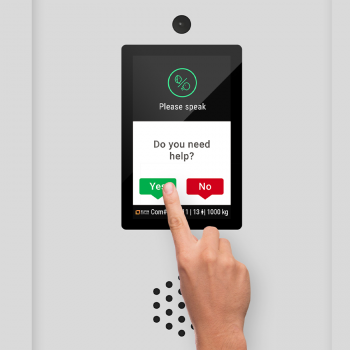

Ausschreibungstext Displays für den Hörbehindertennotruf in Aufzügen

für Displays für den Hörbehinderten-Notruf mit individuellen Konfigurationsmöglichkeiten für den Einsatz in Aufzügen.

Kurzfassung

visuelle Darstellung der Signale: ‘Alarm’, ‘Bitte warten’, ‘Bitte sprechen’
visuelle Darstellung von frei definierbaren Fragen und Texten aus einer Notrufzentrale inkl. Nutzereingabe von Antworten per Touch oder über Taster
visuelle Signalisierung der Zustände und Fragen auf einer Displayfläche von mind. 80×150 mm, Schriftgröße mind. 8 mm
Darstellung von Lift-Daten und Multimedia-Daten wenn keine Notruf vorliegt
Unterstützung von Mehrsprachigkeit
Einsatz im Dauerbetrieb 24/7
Farbdisplay mit 16,7 Mill. Farben, Blickwinkel > 170°
Helligkeit mind. 250 nit, dimmbar
stufenweise Energiesparmodi
lüfterloses Design
Unterstützung von Kameras für die Bildübertragung von der Kabine zur Notrufzentrale zeitlich begrenzt nach einem Notruf
Unterstützung von CANopen-Lift CiA-417 für Kommunikation mit Notrufgerät und Aufzugssteuerung
Design und Inhalte des Screendesigns durch den Betreiber mit einem Standard-Browser selbst veränderbar
sichere Fernkonfiguration über das Internet durch Techniker und Betreiber
verschlüsselte Kommunikation mit der Zentrale über das Internet oder das Intranet des Gebäudes
Lokaler Kommunikationsserver oder Aufschaltung auf Zentrale bei einem Dienstleister
Bedienung der Serversoftware im Browser (webbasiert)
unbegrenzte Anzahl an Arbeitsplätzen
Live-Ansicht des Onlinestatus der Displays
Protokollierung der HBN-Notrufe im Server
bearbeiten und speichern von Standard-Fragen und -Hinweistexten in der Serversoftware
Hinzufügen von weiteren Sprachen durch den Nutzer
Datenanbindung zur Zentrale über lokales Intranet, lokalen Netzwerkanschluss oder LTE-Modem

Detaillierte Fassung

Allgemein

Unterstützung der EN81 20/50
einsetzbar in der Kabine von Personen- und Lastenaufzügen
Unterstützung des Standards CANopen-Lift CiA-417 zur Anbindung an den Aufzug mit Nachweis der herstellerübergreifenden Interoperabilität bei einem CANopen-PlugFest

Hardwareanforderungen

Display für visuelle Darstellung der Nachrichten
- Baugrößen mit Bildschirmdiagonalen von 17 cm (7”) bis 96 cm (38”)
- Seitenverhältnis der Bildschirme im 16:9 und Stretched-Format
- Displays in Industriequalität
- Hintergrundbeleuchtung LED mit einer Lebensdauer von mind. 50.000 h (bei 20°C und Helligkeit 100%)
- Einsatz im Dauerbetrieb 24/7
- Bildqualität
  - Blickwinkel von mindestens 170° vertikal und horizontal
  - 16,7 Mill. Farben
  - Helligkeit mind. 250 nit
  - Kontrast mind. 600:1
  - Auflösung mindestens 1920×1080 Pixel (bei Displays mit einer Diagonale > 30 cm) bzw. 1920×540 Pixel (bei stretched Displays mit einer Diagonale > 50 cm)
- Helligkeit einstellbar/dimmbar in Abhängigkeit vom Betriebszustand des Aufzugs z.B. beim Parken
- Hintergrundbeleuchtung vollständig abschaltbar
- kapazitiver Touchsensor als Option
- Netzwerkanschluss für Datenfernübertragung zur Zentrale z.B. über lokales Intranet, lokalen Netzwerkanschluss oder LTE-Modem
- Anschluss für externe Lautsprecher und Soundausgabe für Sprachansage, Gong und Überlastsignal
- Einbautiefe < 50 mm
- Schutzglas/Plexischeibe entspiegelt und optional als VSG-Sicherheitsglas
- flächenbündiger Einbau
optionale Kamera in der Aufzugskabine
- Aktivierung einer Bildübertragung von der Notrufzentrale aus mit Blick in die Aufzugskabine
- Beendigung der Bildübertragung von der Notrufzentrale aus oder über Timer
- Bildübertragung als Video-Stream oder von Einzelbildern – abhängig von Bandbreite
- Unterstützung von Netzwerkkameras und USB-Kameras
- Kamera ist nur nach Notruf aktiv
- visueller und akustischer Hinweis in der Aufzugskabine bei Aktivierung der Kamerafunktion durch die Zentrale
- flächenbündiger Einbau in Kabinendecke oder Kabinenwand möglich
- optionale Speicherung von Videos bzw. Bildern in der Zentrale
niedriger Stromverbrauch und lüfterloses Design
Temperaturbereich mind. 0°C-50°C

Softwarefunktionen

Design und Inhalte des Screendesigns durch den Betreiber selbst veränderbar
Das Screendesign kann an den Stil des Gebäudes und die Corporate Identity des Betreibers oder auf den besonderen Anwendungsfall angepasst werden
Die Dialoge für den Hörbehindertennotruf erscheinen automatisch auf dem Display, wenn die Notruf-Sprechverbindung hergestellt wurde.
Die Konfiguration der Displays kann mittels eines aktuellen Browsers ohne die Installation einer speziellen Konfigurationssoftware erfolgen per PC, Tablet und Smartphone.
Die Konfiguration der Displays kann über das Intranet des Gebäudes oder das Internet erfolgen.
Mehrstufige Energiesparfunktion der Displays für das Dimmen und Abschalten der Hintergrundbeleuchtung – Unterstützung des CANopen-Lift Energiemanagements
Dokumentation und Konfigurationstool mind. in deutsch und englisch verfügbar
Darstellung von Multimedia-Funktionen auf den Displays (Bilder und Diashows), wenn der Hörbehindertennotruf nicht aktiv ist.
Videostreaming von Netzwerkkameras und USB-Kameras zur Notrufzentrale nach einem Notruf
Eingaben des Aufzugsnutzers über einen kapazitiven Glas-Touchscreen oder über separate Tasten
In der Zentrale können Texte in verschiedenen Sprachen vorformuliert werden.
In der Zentrale können Nachrichten frei formuliert und an die Displays versendet werden.
Bereitstellung einer Schnittstelle (API) für Fremdsysteme

Sicherheit

Bei einer Kommunikation über das Internet erfolgt die Datenübertragung über verschlüsselte Verbindungen nach aktuellen Industriestandards.
Passwortqualität mind. 10 Zeichen alphanumerisch
regelmäßige Bereitstellung von Firmware-Updates für die Displays für einen Zeitraum von mind. 5 Jahren
Login für mehrere Benutzer mit eigenen Zugangsdaten
mehrstufiges Rechtemanagementsystem für die Verwaltung von Nutzern, Geräten und die Kommunikation mit den Eingeschlossenen.
Logging der Kommunikation mit Zeitstempel
Verschlüsselung und digitale Signatur von Dateien für Updates und Parametersets
Verhinderung der Installation von Fremdsoftware auf dem Display
Verhinderung des transparenten Zugriffs auf das Dateisystem des Displays

Ein Bild sagt mehr als 1000 Worte

Beispielscreendesign für die Bemusterung

Fordern Sie hier ein Beispieldesign an, um Ihren Kunden schon vorab, einen guten Eindruck von den Displays zu ermöglichen. Gerade bei Displays sagt ein Bild meist mehr als Tausend Worte. Nutzen SIe diese Möglichkeit für sich und Ihre Kunden.

Ausdrucke in Orginalgröße

Für Partner, die regelmäßig Projekte begleiten, in denen Displays eingeplant werden, bieten wir ein Set an Ausdrucken in Echtgröße an. Die Ausdrucke lassen sich im Planungs- und Angebotsprozess einfach bspw. an die Kabinenwand kleben. So erlebt der Kunde direkt live, wie ein Display in einer bestimmten Größe an einer bestimmten Position wirkt und kann eine bessere Entscheidung treffen.

Hier anfordern
